一、系統簡介
ZD1000變 電站綜合自動化系統是依據國家發布的變電站計算機監控系統技術規範書的要求結合國外先進系統，同時總結了國内多種綜合自動化系統的經驗及當前國際、國内電 站綜合自動化發展的趨勢基礎上研制的新一代電站綜合自動化系統。系統中所提到的系統配置方案、設備技術性能、技術措施、通訊架構等完全滿足電站綜合自動化 系統工程技術規範書中各項的要求，可保證系統産品在現場設備按照技術規範書中所描述的水平下對系統的監控和實現各項管理功能；也可滿足今後設備擴容，系統 結構變化後擴展功能的實現。
二、特點
分布式系統結構。就地采用相互獨立的智能模塊按單元間隔配置用于數據采集和控制，通過現場總線将各個模塊連接起來進行通訊，完成間隔層的各項功能；
雙機雙網冗餘方式。針對重要的電站，可以将系統設置成雙機雙網冗餘運行方式，以增強系統的可靠性；
靈活的通訊方式，系統中的設備可以是傳統的RS232、RS422、RS485串行設備，也可以是現場總線設備、網絡設備，通訊通道可以是模拟通道，也可以是數字通道，完全适合新、老電站的應用需要；
遠方與就地控制操作并存，系統設置不同的操作控制權限，就地比遠方有更高的操作優先權，并且通過系統内的閉鎖邏輯保證在同一時間隻允許其中一種控制方式有效；
标準接口。系統内的硬件接口滿足國際标準，支撐軟件符合ISO開放系統規定，系統的各類數據、通信規約及網絡協議滿足相應的IEC标準；
對于電磁幹擾嚴重的場所，從抗電磁幹擾角度考慮，在間隔層和通訊層間采用光纖通信方式，以提高系統可靠性；
系統的性能指标設計滿足或超過相應的國家标準。

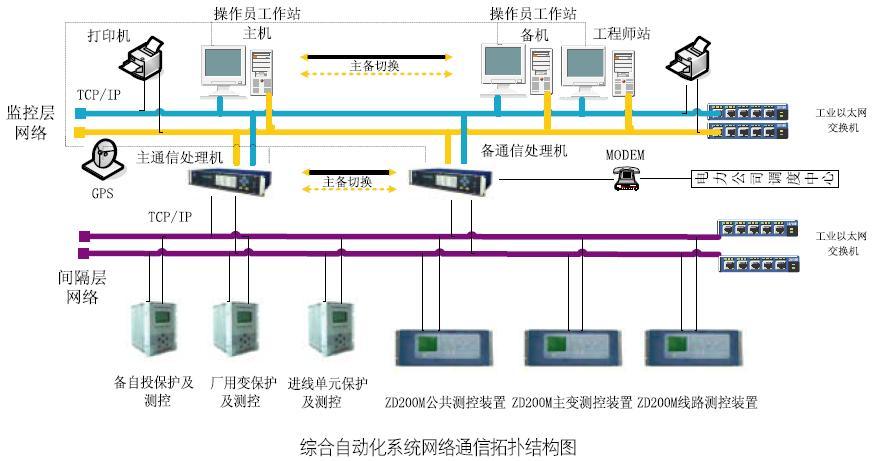

三、系統結構
變電站監控及管理層（站控部分）
站控系統位于變電站主控室内，設置ZD1000後台監控主機（可以配置成兩台互爲熱備用）與通訊管理機ZD200C或 ZD200裝置通訊，完成“站内數據集中”的功能，同時作爲變電站内系統控制的人機接口，實現變電站内就地監視、控制功能；設置一台工程師工作站（可選） 完成系統功能組态及日常維護等工作，包括應用程序的修改和二次開發，監控系統參數的修改，在線畫面和報表的編輯或修改，系統測點的定義、增删等
ZD1000計算機監控系統是應用于用戶變配電自動化系統開放式應用軟件平台。是基于美國微軟公司（Microsoft）的32位 系統開發的應用系統，可以運行于Windows2000/NT/XP環境。具有良好的事件響應性能，有效地保證監控和管理系統的實時性。ZD1000計算 機監控主站軟件爲電力二次設備生産廠家進行系統集成提供了強大的工具。爲用戶提供完善的SCADA系統功能（數據處理、曆史記錄、監控界面等）、事件信 息、報表管理、打印管理、用戶管理。而且擁有數據統計、數據計算，還有可選功能模塊，如保護設備管理、操作票管理、VQC、數據轉換、數據轉發，等高級功 能模塊。
廠站級/通訊網絡層（電纜通信、光通信、網絡通信）
通訊網絡層是聯系間隔層和站控的重要組成部分，按要求可以組成兩台通訊管理單元ZD200C互爲備用方式收集全站的實時信息量，同時将所管轄的變電站信息傳送至遠方調度系統，對于電磁幹擾嚴重、通訊距離長的變電站，一般采用光纖通訊，間隔層的不同IED設備可以通過不同的方式接入ZD1000系統。
變電站間隔層（含間隔層監測控制單元ZD200M/SEL微機保護）
間隔層單元ZD200M和微機保護設備采用就地安裝相對集中的方式，即保護和測控單元分散安裝在各設備小間内，模拟量、開關數字信号通過光纖、雙絞線、以太網通訊上報給站控通訊管理機ZD200C或後台監控主機，接收并執行主站及站控系統的命令，實現保護、測量、控制和信号監視功能，是整個系統與一次設備的接口。
ZD1000系統不僅可應用于電力行業，亦可廣泛應用于能源、冶金、石油、化工、交通等各個工業自動化領域。
ZD1000系統自2007年已全面支持IEC61850。
