提供綠色能源，提高用電質量，降低能耗是我國的一貫能源政策，我公司提供的電能質量實時監控系統就是爲了适應這一需要而開發設計的，該系統可促進電力市場供電質量的可靠性、穩定性。系統以實時監測、診斷和管理爲主，爲治理提供科學依據。
整個系統可完成各電力企業和用戶對頻率偏差、電壓偏差、三相電壓和電流諧波、電壓波動和閃變、三相電壓和電流不平衡度等電能質量參數的在線監測、網絡通信、數據庫存儲和WEB浏覽器等功能。
系統組成

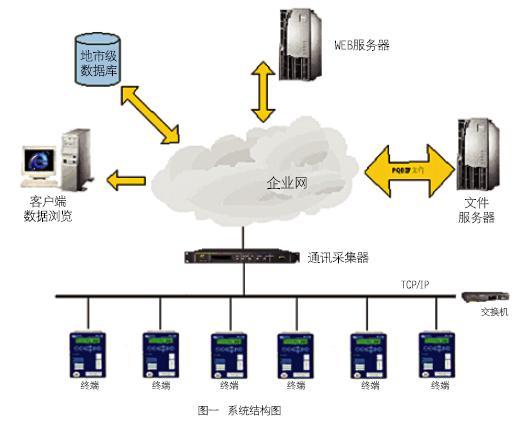

整個ZD600電能質量實時監控系統由電能質量實時監測終端、通訊采集器、文件服務器、WEB服務器、客戶端和監控後台軟件組成。
電能質量終端主要負責現場電能質量數據和電能計量數據的實時測量、存儲。并且保證提供數據的精确度。主要電能質量終端采用ZD600T電能質量實時檢測終端和ZD 200MP。
通訊采集器主要将監測數據生成PQDIF文件，通過企業網或其它傳輸介質發送并存儲于文件服務器指定的文件夾中，供數據庫服務器讀取，并可通過WEB浏覽器或用戶終端供有關部門和人員查詢。
電能質量實時監測平台主要接收通訊采集器的數據，進行統計分析，形成文件、報表及曲線，并可顯示數據和圖形(如頻譜圖、波形圖、曲線圖、相量圖等)。
主要應用領域
省、市級電能質量監測系統、地區級電能質量監測系統、企業級電能質量監測系統、風電站電能質量監測、GIS測控、地鐵和電鐵，電能質量和計量的管理、變電站綜合自動化系統、關口表、冶金、鋼鐵、集成電路、石化等企業電能質量監測。
ZD600MS電能質量實時監測軟件平台特點
■ 系統采用B/S和C/S結合的方式，N-tier結構，具有良好的開放性、擴展性和可維護性；
■ 操作系統爲Windows2000/XP，數據庫支持SQL Server、Oracle；
■ 支持串口和以太網等通訊方式；
■ 對各種電能質量和計量數據進行分析和顯示，并以表格、曲線、報表等多元化顯示；
■ 所有數據可通過Web發布，用戶可通過IE浏覽器查看自己權限允許的數據信息；
■ 所有電能質量數據支持PQDIF格式，保證了數據的互操作性。
平台功能
系統維護主要完成各電能質量數據的在線監測，各種原始數據、統計數據的多元化顯示，如曲線，表格，棒圖等，各種數據的查詢并多元化顯示、各種運行參數的設置和修改、實時監測、人工數據采集、用戶管理和權限分配、數據分析和應用、各種類型事件的管理等功能。
數據通訊采集
數據通訊采集主要完成與電能質量采集終端通訊，按照設定的采集方案定時召喚電能質量數據。人工數據召喚，終端參數設置以及監視前置子系統的運行情況和查閱實時的和曆史報文等。
■ 支持采集諧波、諧波總畸變率、電壓電流不平衡度、閃變、電壓偏差、電壓變化頻度、頻率、各次諧波有功功率、無功功率等電量數據；
■ 支持自動采集和人工手動補抄，自動采集方案根據需要可靈活配置。并可自動檢測、補采未采集上來的數據；
■ 支持現場通過手持電腦或人工錄入方式追補數據或修改數據；
數據處理及報表生成
■ 檢驗數據的合理性、完整性、準确性，異常數據有效處理；
■ 根據設定限值報警，并進行相關處理。告警信息主要有通信故障告警，數據不合格告警，諧波超标告警，數據異常告警，數據完整性告警，系統安全性告警，系統工況告警，用戶非法操作告警等；
■ 可按小時、日、月、年統計；
■ 報表格式可自定義或使用模闆（諧波電壓、電流的最大值、最小值、基波、負序、電壓偏差、不平衡度報表，電壓閃變報表，電壓波動報表，總有功功率、無功功率報表，頻率報表等）；
■ 報表顯示數據支持原始數據、統計數據（時、日、月、季、年數據）；
■ 支持報表的自動發布，手工重新生成。
Web發布
Web發布子系統可以讓所有用戶通過IE浏覽器對電能質量數據進行自己權限範圍内的操作。主要有基本的用戶管理、檔案信息修改和查詢、事件告警、諧波、頻率、閃變、三相不平衡度等數據查詢、各種報表查詢等。
■ 支持采集終端、檔案信息、用戶信息的查詢和修改；
■ 支持便捷數據、電能質量數據、對比曲線、同比增長等的查詢；
■ 支持報表的查詢（諧波電壓、電流的最大值、最小值、基波、負序、電壓偏差、不平衡度報表，電壓閃變報表，電壓波動報表，總有功功率、無功功率報表，頻率報表。）；
■ TOP顯示、事件查詢等。
